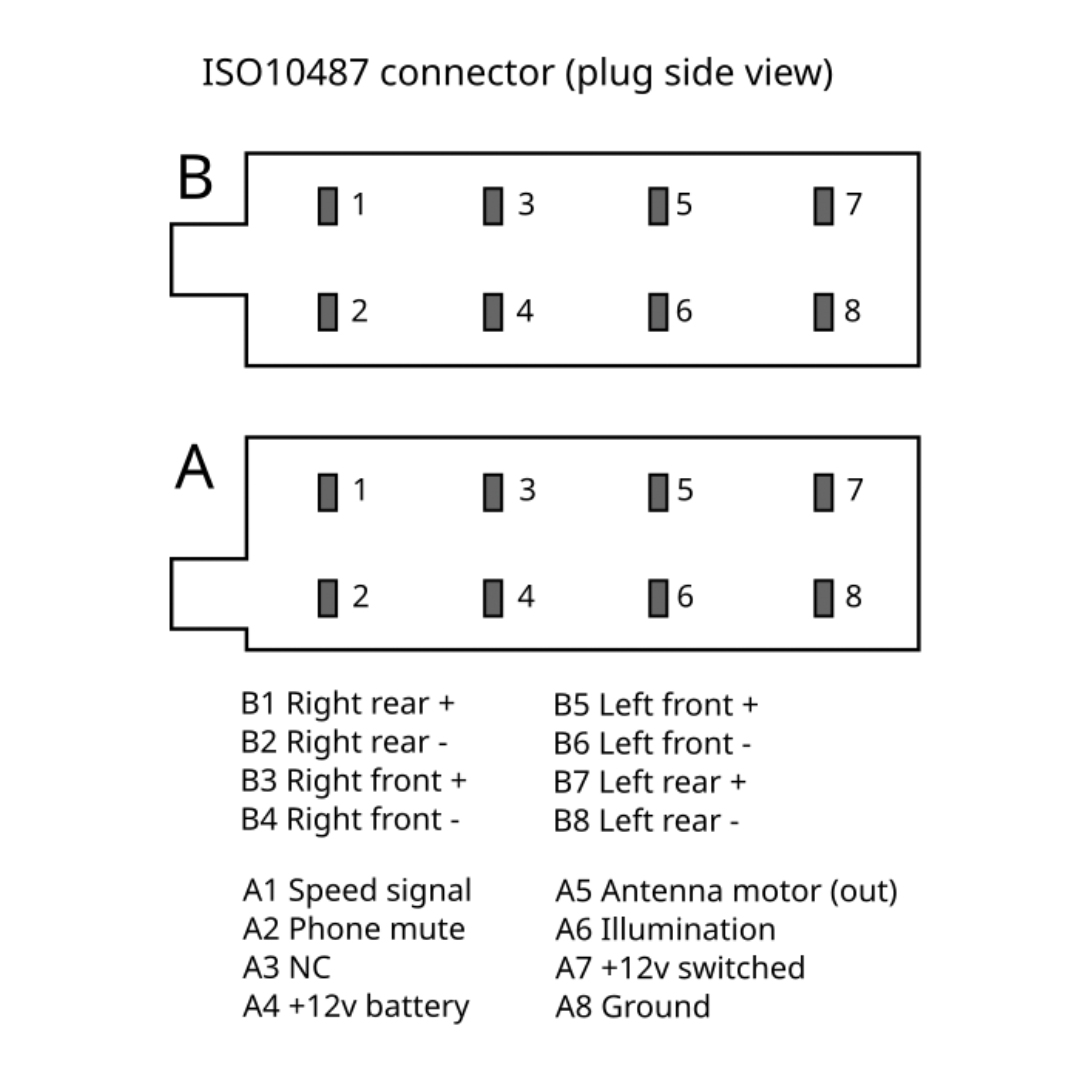

Podívejte se na schéma zapojení autorádia.
Schéma zapojení ISO konektoru autorádia: Snadná instalace krok za krokem
Při výměně nebo instalaci nového autorádia se většina řidičů setká s potřebou správně připojit napájení a reproduktory. Díky standardizovanému ISO konektoru je tento úkol výrazně jednodušší – za předpokladu, že víte, který vodič co znamená. Připravili jsme pro vás přehledné schéma zapojení ISO konektoru, které vám pomůže provést instalaci snadno a bez chyb.
Co je ISO konektor?
ISO konektor je mezinárodně uznávaný standard pro připojení autorádií. Umožňuje jednoduše propojit autorádio s elektroinstalací vozidla bez nutnosti pájení nebo složitého hledání správných kabelů.
Běžně se setkáte se dvěma samostatnými bloky:
-
Napájecí konektor – zajišťuje napájení, uzemnění, zapínání rádia apod.
-
Reproduktorový konektor – slouží k připojení čtyř reproduktorů.
Barevné značení vodičů
Každý vodič má svou specifickou barvu a funkci. Zde jsou ty nejběžnější:
Napájecí část (např. černý konektor)
| Barva | Funkce |
|---|---|
| Žlutá | Stálé napájení +12V |
| Červená | Spínané napájení (ACC) |
| Černá | Kostra / uzemnění |
| Modrá | Anténní výstup (REMOTE) |
| Oranžová | Osvětlení (ILLUMINATION) |
Reproduktorová část (např. bílý konektor)
| Barva páru | Umístění reproduktoru |
|---|---|
| Bílá + Bílá s černým pruhem | Levý přední |
| Šedá + Šedá s černým pruhem | Pravý přední |
| Zelená + Zelená s černým pruhem | Levý zadní |
| Fialová + Fialová s černým pruhem | Pravý zadní |
Proč použít ISO konektor?
-
Univerzálnost – většina moderních autorádií i vozidel ISO konektor podporuje
-
Snadná výměna autorádia – bez nutnosti úprav kabeláže
-
Zvýšená bezpečnost – minimalizace rizika špatného zapojení

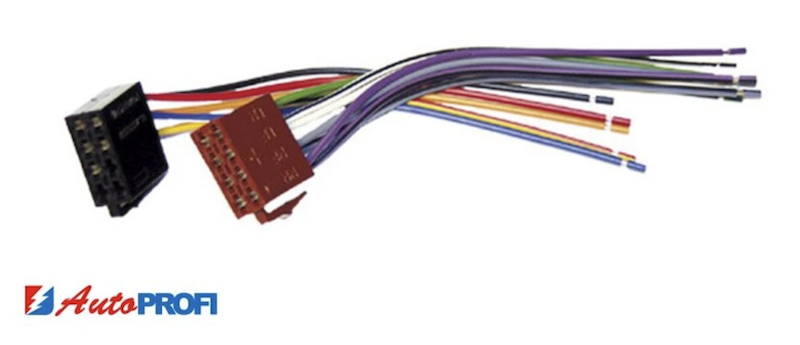

Pokud vaše vozidlo nemá ISO konektor z výroby, můžete využít redukční kabel, který jednoduše přizpůsobí originální konektory automobilu na ISO standard.

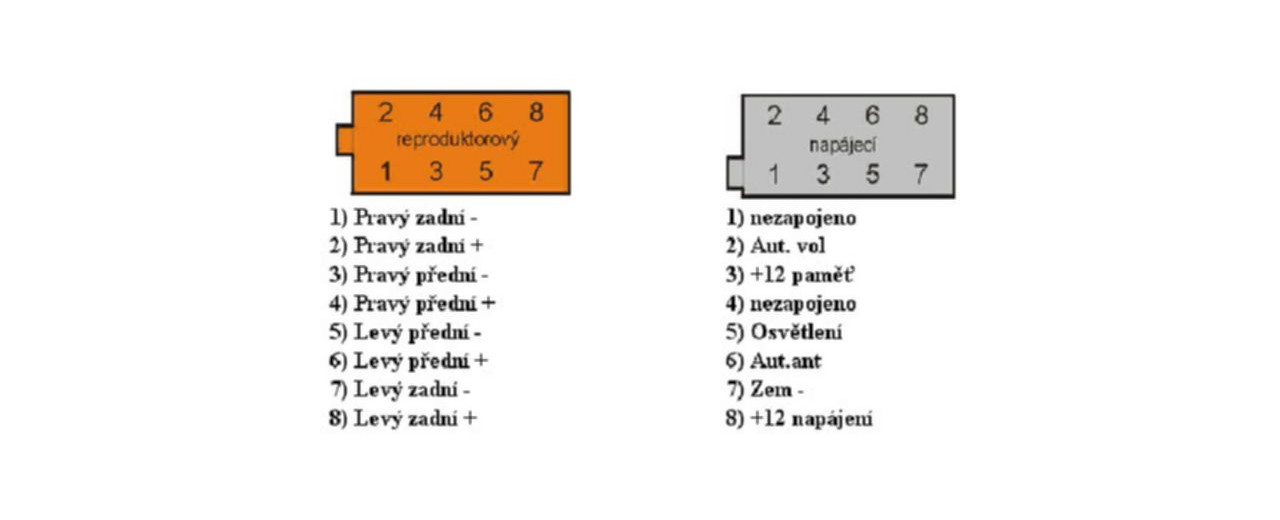

Schéma zapojení ke stažení
Pro maximální přehlednost jsme připravili také grafické schéma ISO konektoru, které si můžete stáhnout nebo si ho vytisknout a mít při ruce během instalace.
TIP: Pokud si nejste jisti správným zapojením, doporučujeme použít multimetr pro ověření napětí a správného vedení vodičů, případně se obrátit na odborníka.
