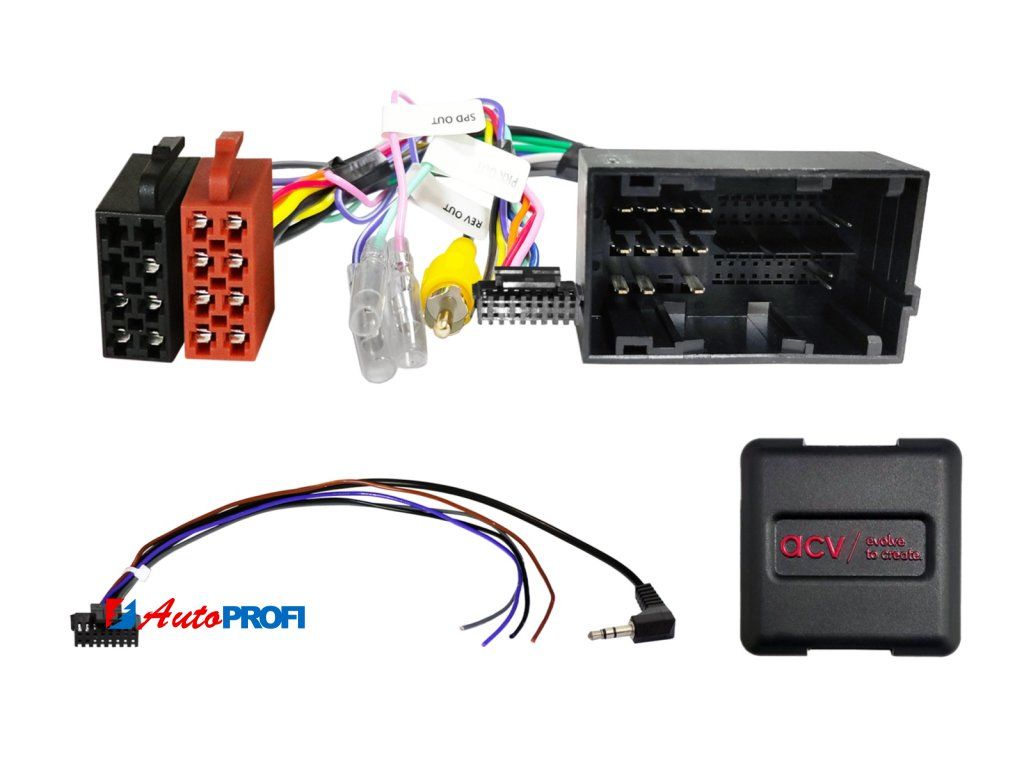

52XFA011 Adaptér z volantu pro Alfa/Citroen/Fiat/Opel/Peugeot 52Pin

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Alfa Romeo/Citroen/Fiat/Opel/Peugeot s 52-pinovým konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály.

Poznámky:

• připojení: CAN Bus

• konektor: 52 Pin Fiat

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• konektor: OEM zadní kamera > RCA(m) žlutý vstup zadní kamery

• vozidla s Continental 250VP1 / 250VP2 OEM HU

• vozidla s UConnect OEM HU

• vozidla s Daiichi OEM HU*

Tlačítka SWC:

• 2x 4 ovládací funkce SWC na předním volantu

• nastavení přepínače DIP pro výrobce dodatečně montovaného zařízení (viz návod)

• vozidla s chybovým hlášením po instalaci > poloha přepínače DIP:

• nastavte polohu přepínače DIP na bezpotenciálovou

• přepínač DIP 1 zapnutý / přepínač DIP 2 vypnutý / odpojte nebo propojte bílý vodič

• přepínač 1 vypnutý / přepínač 2 zapnutý / přerušte bílou smyčku - bílý vodič

• přepínač 6 zapnutý > 250VP1 OEM HU

• přepínač 5 zapnutý > 250VP2 OEM HU

• přerušte bílou smyčku > funkce Blue&Me OEM

• přepínač 1 vypnutý / přepínač 2 vypnutý / přerušte bílou smyčku > Daiichi OEM Gerät

• po přepnutí musí být CAN Bus vypnutý

• vozidla s trvalým zobrazením chyby a jiným nekompatibilním softwarovým balíčkem nejsou kompatibilní

• nastavení vozidla není podporováno***

• asistence dálkových světel není podporována

• systémy asistence řidiče nejsou podporovány

• nastavení data/času není podporováno***

K dispozici jsou následující signály:

• dovezená vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.

• červená: +12 V svorka zapalování 15

• oranžová: +12 V svorka osvětlení 58

• fialová/bílá: +12 V signál zpátečky

• růžová: signál pulzní rychlosti

• zelená: GND signál parkovací brzdy

Zatížitelnost výstupů: max. 250 mA

proudová spotřeba více než 250 mA:

• 1 odpor cívky relé min. 75 Ohm

• 2 odpor cívky relé min. 150 Ohm

SWC

*vozidla s černými kabely kabelového svazku Daiichi OEM HU > demontujte kabelový svazek adaptéru ve slotu rádia na straně řidiče

**vozidla s přímo zapojenými barevnými kabely OEM Daiichi HU nejsou kompatibilní

Podrobná kompatibilita:

• Alfa Romeo 4C (960) 01/2014 - 08/2018**

• Alfa Romeo Giuletta (940) 10/2013 - 04/2016

• Alfa Romeo Giuletta (940) 04/2016 - 12/2021**

• Alfa Romeo MiTo (955) 12/2013 - 08/2016

• Alfa Romeo MiTo (955) 08/2016 - 08/2018

• Citroen Jumper (250) 05/2014 - 10/2022*

• Citroen Jumper (250) 10/2022 - 06/2024*

• Citroen e-Jumper (259) 10/2021 - 06/2024*

• Citroen Relay (250) 2006- 2024*

• Fiat 500 (ZAF 312) 07/2016 - 2023

• Fiat 500L (ZAF 199) 10/2012 - 07/2017

• Fiat 500L (ZAF 199) 07/2017 - 03/2022

• Fiat Doblo (ZAF 263) 01/2015 - 06/2022

• Fiat Ducato (ZFA 250) 05/2014 - 11/2021*

• Opel Movano Cargo C (Y) 10/2021 - 01/2024*

• Opel Movano Electric Cargo C (Y) 10/2021 - 01/2024*

• Peugeot Boxer (Y) 09/2014 - 12/2019*

• Peugeot Boxer (Y) 08/2018 - 06/2024*

• Peugeot e-Boxer (Y) 10/2021 - 06/2024*
