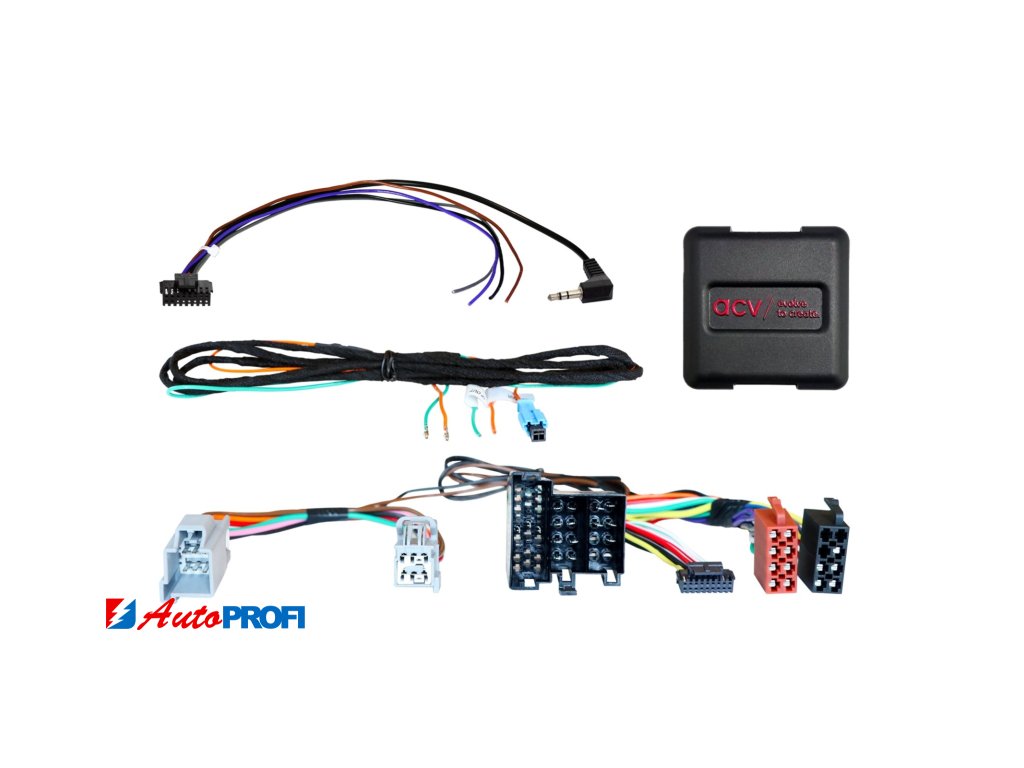

52XFA026 Adaptér z volantu pro Citroen/Fiat/Opel/Peugeot/Toyota

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Citroen/Fiat/Opel/Peugeot/Toyota.

Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují.

Jsou k dispozici následující signály: SWC

Poznámky:

• analogový SWC

• Funkce telefonu sběrnice LIN

• konektor: ISO / Mini ISO

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• konektor: 6pinový kabelový svazek Fiat > telefon

• konektor: Pojistková skříňka kabelového svazku > signál speedpuls / zpátečky (viz manuál)

• vozidla z výroby bez autorádia

• vozidla s indukčním nabíjecím zařízením > podporovaná funkce telefonu

připojení 6pinové zástrčky, sběrnice LIN za pojistkovou skříňkou řídicí jednotky karoserie:

oranžová/fialová: hnědý konektor sběrnice LIN, druhá řada 9a, zkontrolujte změřením před připojením

vozidla vyrobená po roce 2025: 6pinový konektor Fiat, šedý, již není k dispozici.

připojení kabelového svazku do pojistkové skříňky:

zelená: signál rychlostního impulsu, černý 60pinový konektor > Pin 22

oranžová: signál zpátečky +12V, zelený 60pinový konektor > Pin 17

alternativa:

zelená: signál rychlostního impulsu, zelený 60pinový konektor > Pin 4

Tlačítka SWC > volant na zadní straně (viz manuál)

nastavení DIP přepínačů pro výrobce dodatečného zařízení (podívejte se do manuálu)

Podrobná kompatibilita:

• Citroen Jumper (250) 07/2024 -2026

• Citroen e-Jumper (259 07/2024 -2026

• Citroen Relay (250) 2024 - 2026

• Fiat Ducato (ZAF 250) 11/2021 - 11/2023

• Fiat Ducato (ZAF 250) 11/2023 - 2026

• Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024

• Fiat e-Ducato (ZAF 250) 03/2024 -2026

• Opel Movano Cargo C (Y) 01/2024 - 2026

• Opel Movano Electrik Cargo C (Y) 01/2024 - 2026

• Peugeot Boxer (Y) 07/2024 - 2026

• Peugeot e-Boxer (Y) 07/2024 - 2026

• Toyota Proace Max (T) 08/2024 - 2026

• Toyota Proace Max Electric (T) 01/2025 - 2026
