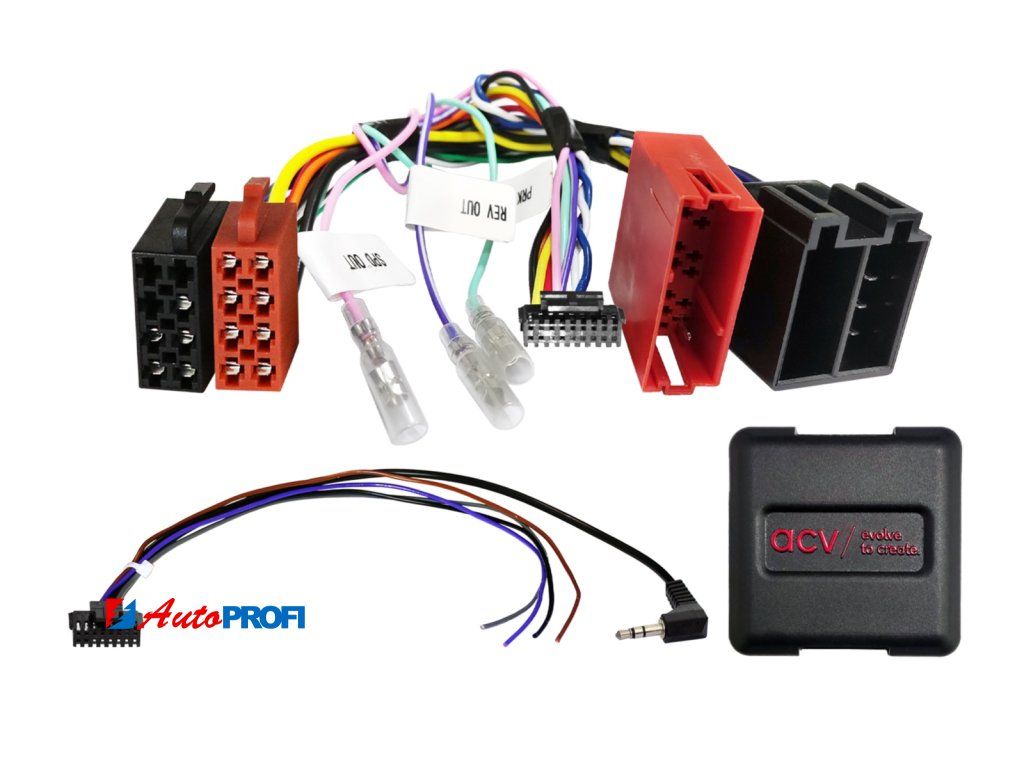

52XRN007 Adaptér z volantu pro Nissan/Opel/Renault 2011-2013

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Renault/Opel/Nissan s OEM autorádiem TUNER LIST s Mini ISO konektorem a ovládáním na volantu. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec). Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály.

Poznámky:

• připojení CAN Bus

• konektor: ISO / Mini ISO

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• vozidla s externím displejem

• vozidla bez zesilovače Arkamis DSP OEM

• vozidla bez OEM HU s vestavěným displejem bez předního USB

• vozidla bez Radiosat Classic OEM HU

• externí OEM displej musí být znovu připojen k vozidlu

• podpora nastavení data/času

• nastavení DIP přepínačů pro výrobce dodatečně montovaného zařízení (viz příručka)

Jsou poskytovány následující signály:

• reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní

• červená: +12V svěrka zapalování 15

• oranžová: +12V svěrka osvětlení 58

• fialová/bílá: +12V signál zpátečky

• růžová: signál pulzní rychlosti

• zelená: GND signál parkovací brzdy

• výstupy zatížitelnosti: max. 250 mA

Proudová spotřeba více než 250 mA:

Odpor cívky 1 relé min. 75 Ohm

Odpor cívky 2 relé min. 150 Ohm

SWC

Podrobná kompatibilita:

Nissan NV 400 09/2010 - 06/2014

Nissan Primastar (X83) 01/2011 - 05/2015*

Opel Movano (B) 02/2010 - 08/2014

Opel Vivaro B (X83) 01/2011 - 08/2014*

Renault Clio III (R) 05/2009 - 04/2014

Renault Grand Modus (P) 01/2008 - 03/2013

Renault Grand Scenic 04/2009 - 09/2016

Renault Laguna III (BT) 10/2007 - 09/2014

Renault Master III 02/2010 - 08/2014

Renault Modus (P) 04/2008 - 12/2012

Renault Mégane III (BZ/Z) 10/2008 - 12/2013

Renault Scenic III (JZ) 06/2009 - 02/2012

Renault Trafic II (JL/FL/EL Facelift) 01/2011 - 08/2014*

Renault Twingo II (N) 09/2009 - 12/2011*/**

Renault Wind (N) 08/2010 - 08/2013**

**vozidla s Update List OEM
