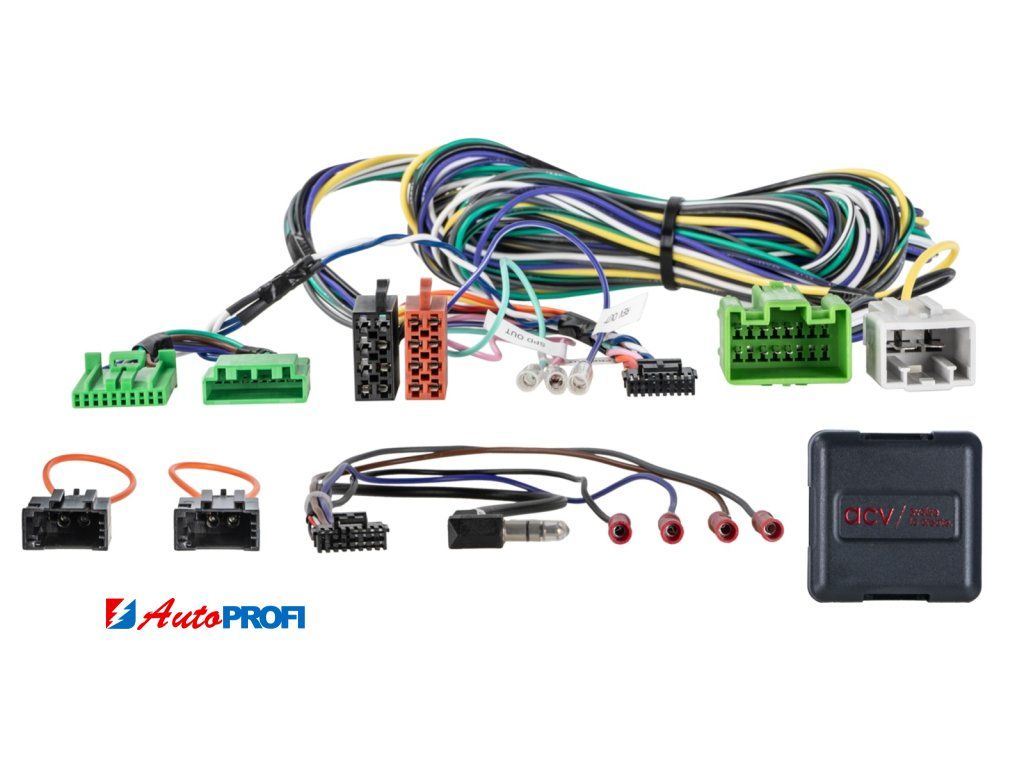

52XVL003 Adaptér z volantu pro Volvo XC90 2004-2014 se zesilovačem

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volvo XC90 1. generace se zesilovačem (2002-2014).

Připojuje se u OEM zesilovače pod sedadlem spolujezdce a do displeje na palubní desce. Zároveň z CAN-Bus sběrnice adaptér vyvede analogové signály: zapalování / osvětlení / zpátečka a rychlostní signál.

V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi. Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní.

Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek. Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.

Vlastnosti:

• připojení - CAN-Bus

- konektor: OEM zesilovač bypass > ISO

- konektor: OEM SWC > 3,5 mm Jack / volný vodič

- konektor: OEM displej > T-harness

- konektor: OEM zesilovač > Optická smyčka (f) MOST-ring

• proveďte instalaci tak, aby nedocházelo k chybám CAN-Bus (zcela bez napětí a bez aktivace zapalování)

• vozidla s OEM zesilovačem pod sedadlem spolujezdce

• vozidla bez PDC vzadu

• OEM zesilovač bypass - podporovány přední / zadní reproduktory

- středový reproduktor není podporován

- subwoofer není podporován

• vozidla s OEM tunerem silverbox umístěným v kufru - nutná nová anténa:

• nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz příručka)

Podrobná kompatibilita:

• Volvo XC90 (C) modely rok výroby (od 2002 do 2014)
