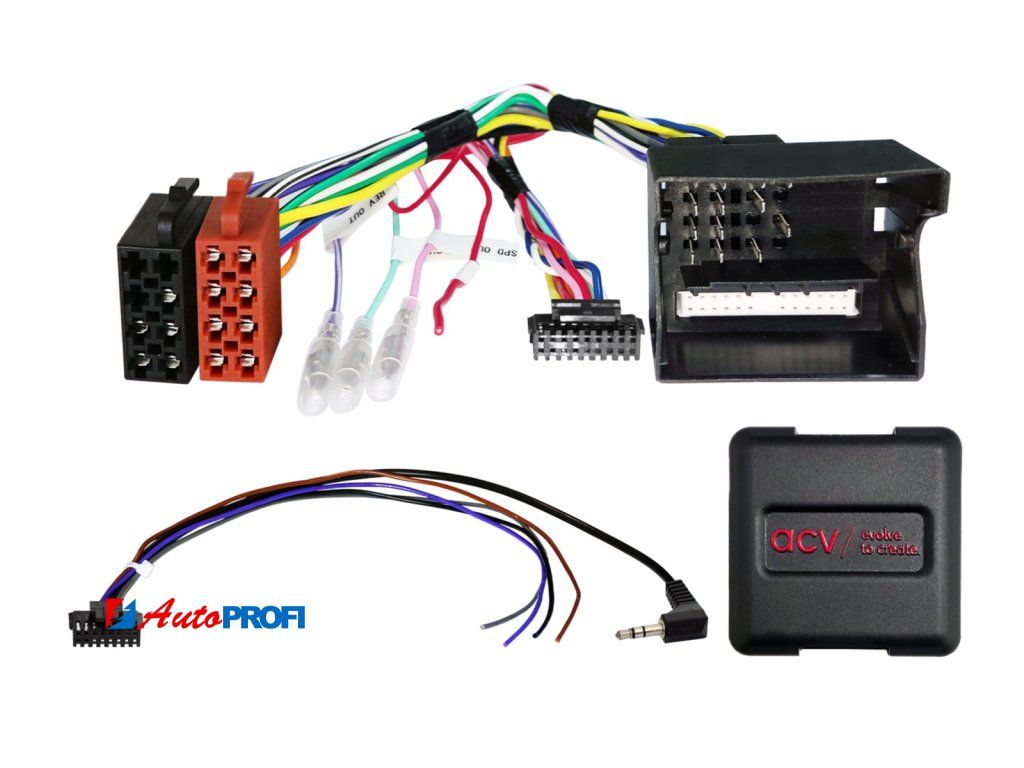

52XVX003 Adaptér z volantu pro Opel Corsa 2009-2014

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Opel s OEM autorádiem CD30 / CDC40 / CD50 / CD70 s Fakra konektorem a ovládáním na volantu.

V závislosti na vybavení vozidla, rozsahu funkcí a softwaru dodatečně instalované HU mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní. Zkontrolujte, zda byla původně nainstalována jedna z uvedených originálních hlavních jednotek.

Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC.

K dispozici jsou následující signály:

• červená: + 12 V svorkovnice zapalování 15

• oranžová: + 12 V svorkovnice osvětlení 58

• fialová / bílá: + 12 V signál zpátečky

• růžová: signál pulzní rychlosti

• zelená: GND signál parkovací brzdy

• výstupy zatížitelnosti: max. 250 mA

• požadovaný proud více než 250 mA:

• 1 odpor cívky relé: min. 75 Ohm

• 2 odpor cívky relé: min. 150 Ohm

Připojení:

• CAN-Bus

• konektor: 40 Pin Quadlock Opel

• konektor: OEM SWC > 3,5mm Jack / volný vodič

• konektor: záložní napájení > volný vodič

• vozidla s CD30 / CD 30 MP3 / CDC40 / CD50 / CD70 / DVD90 OEM HU

• reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní

• připojení volného vodiče: červený + 12 V zapalovací svorka 15 pojistková skříňka

Vozidla s poruchou rozhraní po delší době provozu:

1. OEM HU musí být znovu připojeno

2. CAN-Bus musí být vypnut

3. alternativní odbočka CAN-Bus: 32 Pinový konektor OEM displeje Can High / Can Low > Pin 20 / Pin 23

4: alternativní odbočka CAN-Bus: Comfort CAN u klimatizačního systému

podporovaná nastavení vozidla (viz příručka)

nastavení DIP přepínačů pro výrobce dodatečně montovaných zařízení (viz příručka)

Podrobná kompatibilita:

• Corsa D (pouze modely roku výroby od 2009 do 2014)
